玻璃基板

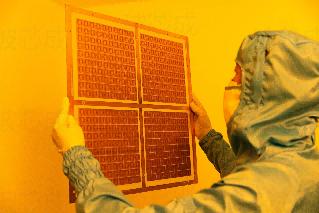

(一)玻璃芯板(Glass Core Substrate)
“玻璃芯板”是将玻璃材料作为核心层的基板,主要应用在半导体先进封装领域。玻璃芯板的独特优势(如低介电损耗、热膨胀系数与硅匹配、高平整度和支持高密度互连)使其在以下这些追求极致性能的领域备受青睐。
Size: Panel Level / Wafer Level
低介电常数、低介电损耗
高密度布线
应用场景:3D封装、CPO(光电共封装)

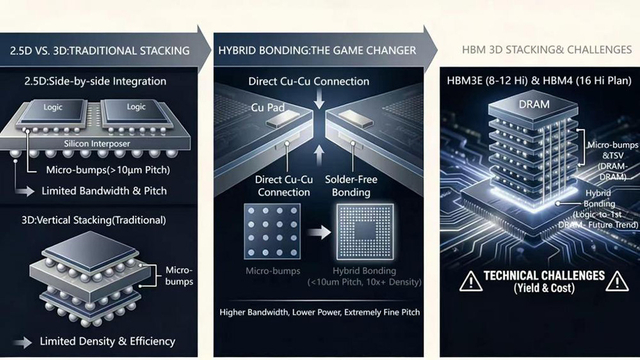

3D封装

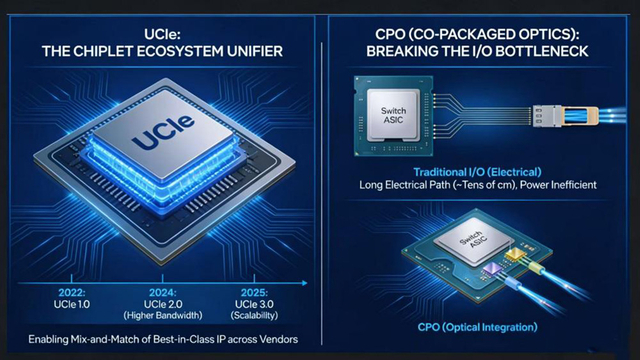

CPO(光电共封装)

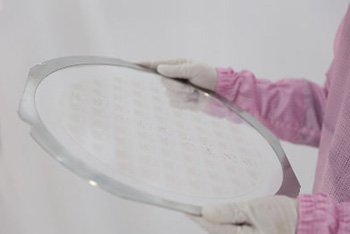

(二)玻璃中介层( Glass Interposer)
玻璃中介层是以玻璃为基底、通过 TGV(玻璃通孔)实现垂直电气互连的 2.5D/3D 先进封装中介层,用于芯片与芯片、芯片与基板之间的高密度互连桥接。
Size: Panel Level / Wafer Level
Thickness:<0.4mm
低热膨胀系数(CTE)
高频低损耗
应用场景:射频、MEMS、脑机接口
射频
MEMS
脑机接口

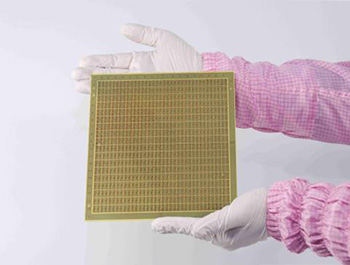

(三)玻璃线路多层堆叠(Glass Circuit Plate)
玻璃线路多层堆叠(GCP)是以超薄玻璃为绝缘核心与布线层,采用TGV(玻璃通孔)垂直互连 + 多层玻璃精密堆叠,形成全玻璃基、高密度、多层立体线路的先进封装基板技术。区别于传统有机基板,GCP 实现真正3D 玻璃线路集成,是支撑 AI、HBM、Chiplet、超高速通信的下一代高端基板核心方案。
Size: Panel Level / Wafer Level
超高密度互联
高频超低损耗
应用场景:天线、数据中心等
天线
数据中心
开发及代工服务
我们提供玻璃基板、玻璃基器件的定制化开发及代工服务,欢迎咨询!
